在《DLT_664-2008_帶電設備紅外診斷應用規范》中，有六種電力設備在線測溫系統檢測紅外缺陷的判定方法，分別是：

1、表面溫度判斷法

2、同類比較判斷法

3、圖像特征判斷法

4、相對溫差判斷法

5、檔案分析判斷法

6、實時分析判斷法

下面且聽小編逐一向您介紹。

1表面溫度判斷法

直接根據溫度閾值判斷缺陷，溫度達到閾值點就設定為缺陷，是所有缺陷中最容易判斷的一種。大多數情況下多用于電流致熱型缺陷。

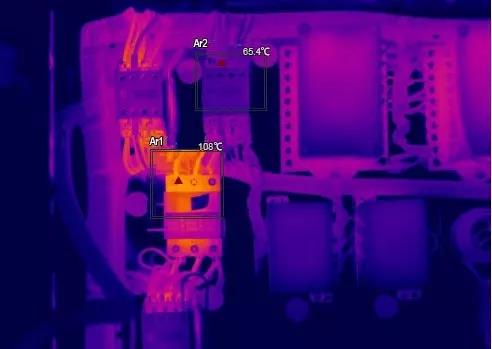

如上圖所示，該開關溫度超過90℃，我們即認為是嚴重缺陷。

2同類比較判斷法

同類比較是指同類被檢設備進行比較。所謂同類設備的含義是指它們的型號、工況、環境溫度和背景熱噪聲相同可比的設備。

具體做法是將同類設備的對應部位溫度值進行比較，但應注意不排除它們同時存在熱故障的可能性。這種方法多用于三相設備之間的對比，通常情況下，ABC三相之間設備的比較，因為三相設備的工況基本一致。

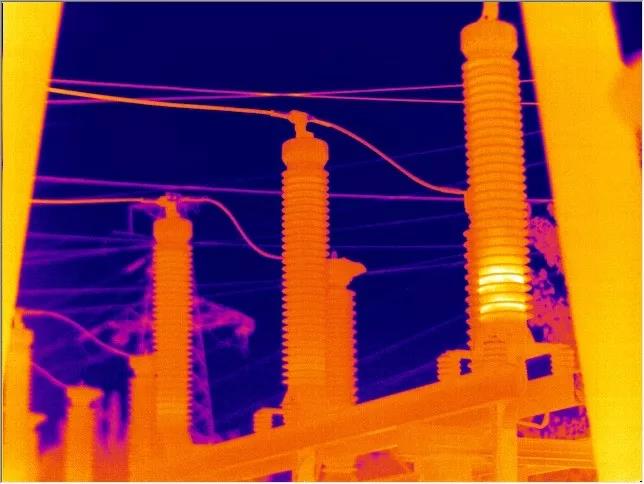

我們對上圖觀察可明顯發現，最右側一相的熱像特征明顯有別與其他兩項，我們則可判斷該相是疑似缺陷。

3圖像特征判斷法

圖像特征判斷法也是通常多用于電壓致熱型缺陷判斷的一種方法。因為當同一種原因的缺陷發生時，總是會出現類似的圖像特征，所以當我們發現相似的圖像特征出現時，我們就認為發生了這類缺陷。圖像特征判斷法可以幫助我們在現場工作中找到缺陷的同時，提供消缺的解決思路。

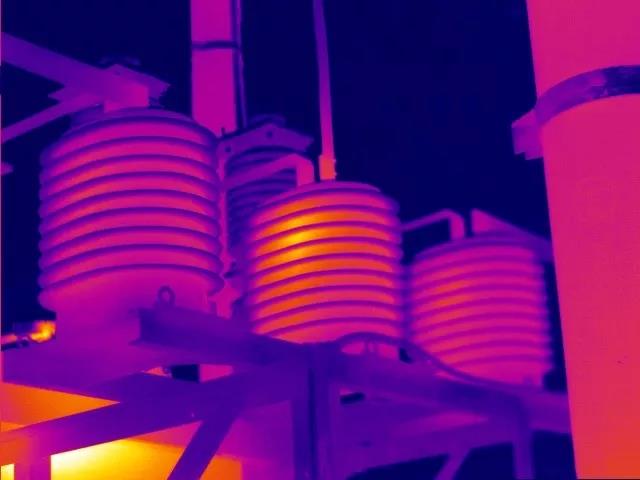

如上圖所示，該電流互感器的B相由于內部發生缺陷，導致表現出現溫度不均勻現象，我們除了判斷該設備缺陷的同時，可以從設備內部找原因來進行消缺。

4相對溫差判斷法

相對溫差判斷法是指兩臺設備狀況相同或基本相同 （指設備型號、安裝地點、環境溫度、表面狀況和負荷大小）的兩個對應測點之間的溫差，與其中較熱測點溫升比值的百分數。是為了排除設備負荷不同、環境溫度不同對紅外檢測和診斷結果的影響。

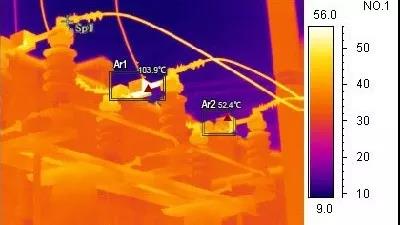

如上圖所示，刀閘B相出現過熱，最高溫度103.9 ℃ ，最低溫度52.4 ℃ 。最大相對溫差達到107％；屬于危急缺陷。若僅僅按照熱點溫度判斷法，則為嚴重缺陷，所以該方法可以幫助我們再負荷未達到最高峰時判斷設備真實的缺陷情況。

5檔案分析判斷法

檔案分析法是將測量結果與設備的紅外診斷技術檔案相比較進行分析的診斷方法。一般情況下，我們通常需要借助數據庫來進行綜合判斷。

6實時分析判斷法

一般情況下，設備的缺陷容易隨著負荷的變化而變化，當設備負荷低時，缺陷不容易暴露甚至消失，當負荷高時，缺陷容易暴露甚至更嚴重。所以我們可以采用一些在線監測類設備對重要的設備進行長期監測。

根據上述6種判斷方法，華瑞通為電氣設備紅外檢測，提供創新且可靠的熱像產品解決方案。

1. 小成本手持熱像方案

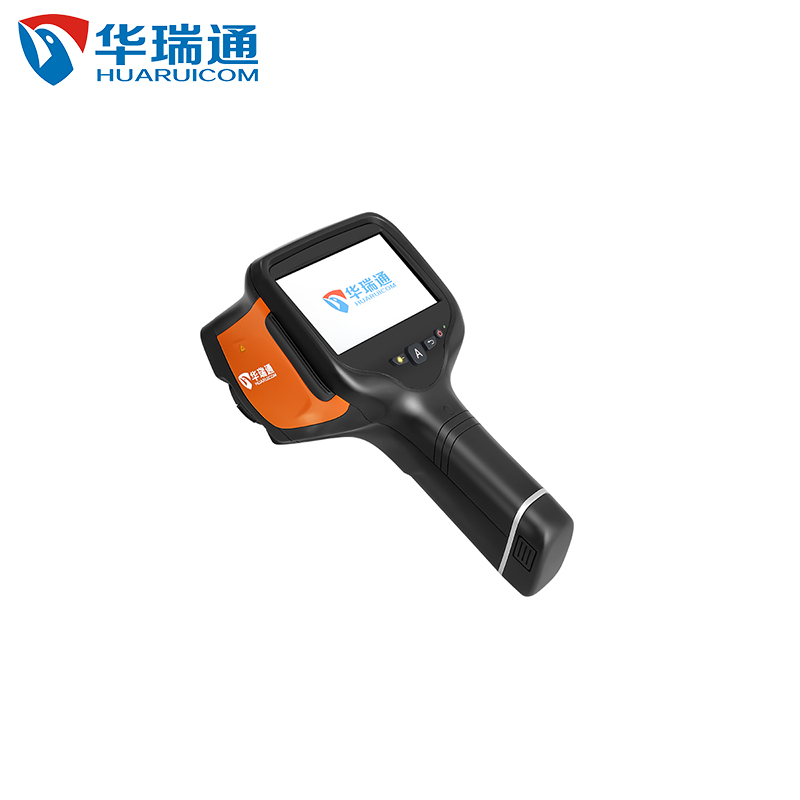

HRC-KT384手持紅外熱像儀，－20℃~650℃寬量程，有利于現場攜帶，流動觀察電氣設備任意部位。并且，單臺投入成本小，操作簡單上手快，一線運檢員隨時取隨時用。

2. “慧管理”進階熱像方案

如希望進行大數據管理，則選擇HRC-P6400T150云熱像，因其不僅具備高精的測溫成像功能，還具有強大的數據管理功能，保存歷次檢測的所有熱像圖、可見光圖、溫度數據，這些數據不是單純的存儲，而是能夠快速被檢索、分析、對比、出報告，最大化發揮數據的價值。

3. 全天候實時監測方案

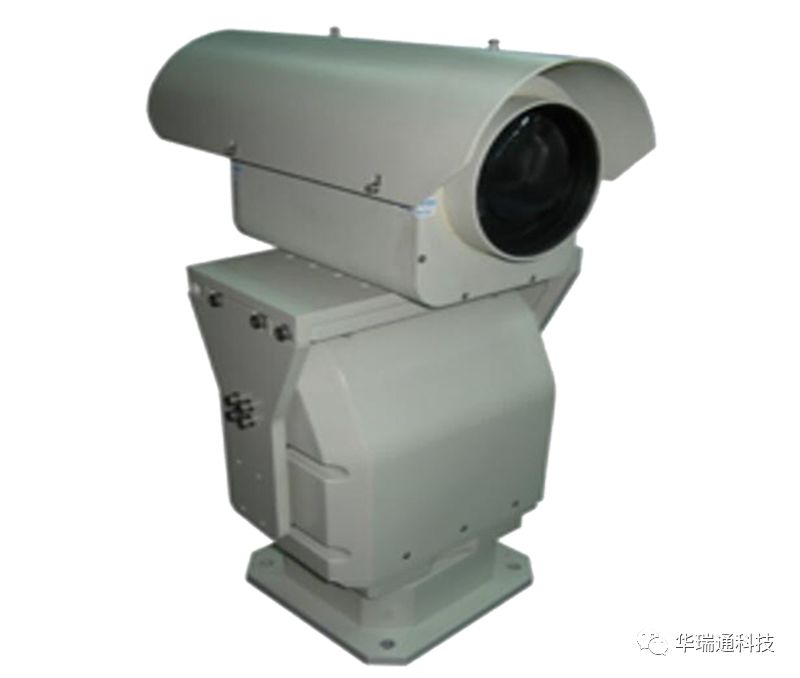

如希望長期監測電氣設備狀態，避免突發險情，可選擇紅外測溫巡檢系統，實現7×24 小時連續實時監控；后端智能監控平臺，最高支持 16 路全輻射視頻接入，全方位監測電氣設備；對于不同部位，可設置不同的報警閾值進行即時報警。有了它，還擔心一線運檢員漏檢嗎？
