如何用紅外熱像測溫儀加精準檢測，還差這一步.高溫季是電力系統故障的高發期，為保障電力的正常供應，電力職工冒著酷暑加強對電力設備的維護，其中紅外檢測是重要一項。

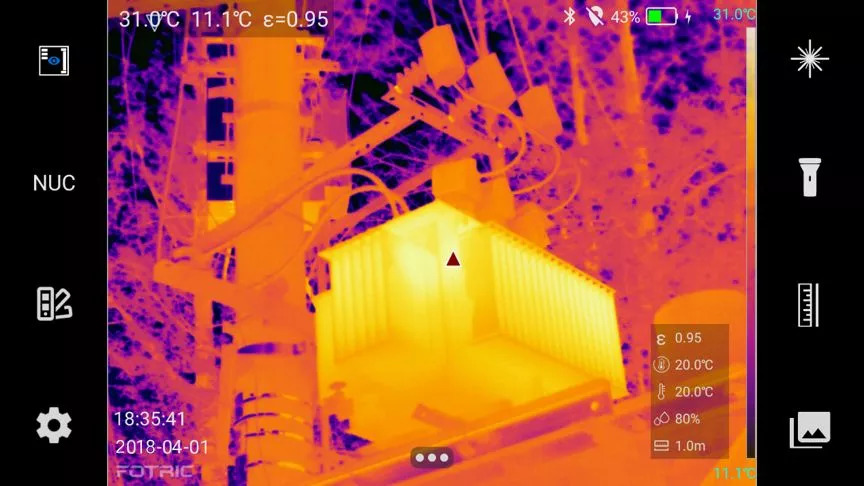

▲對變壓器油枕進行紅外檢測

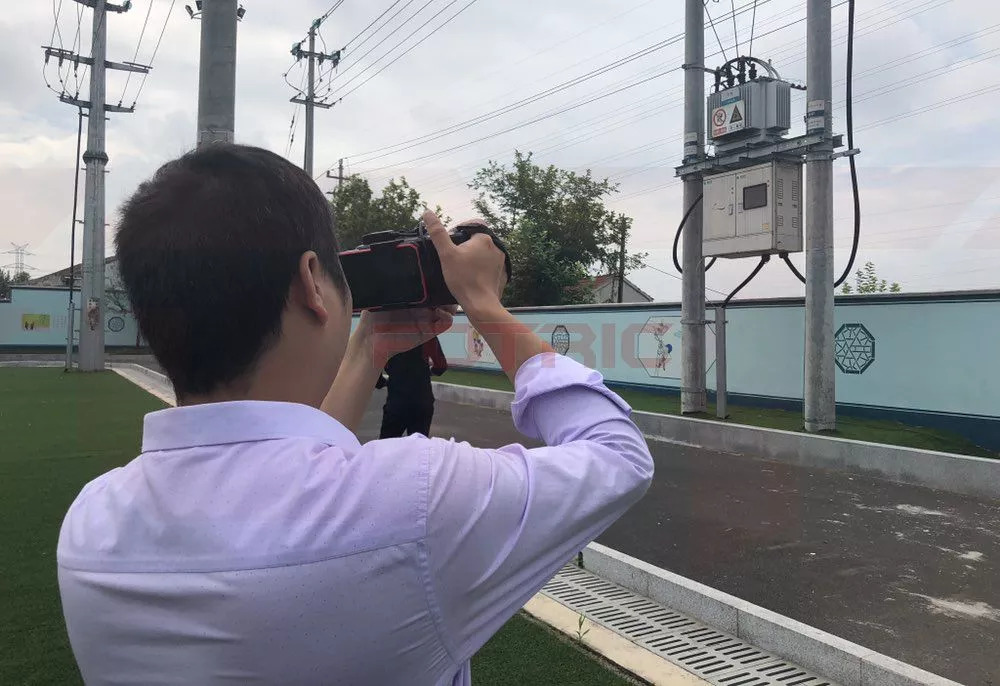

▲在配網上進行變壓器紅外巡檢

從事過電力行業的人都知道，這份工作當中的艱辛，尤其是那些身在一線的運維檢修人員。不論嚴寒還是酷暑，哪里出現問題哪里就有他們的身影。

俗話說“工欲善其事必先利其器”，有沒有合適的運檢工具，對運檢人員來說十分重要，既影響著工作質量，也決定著他們能否早點從酷熱的戶外回到吹空調的室內。

我們來看一個真實的案例。某電力公司一線運維檢修人員在變電站進行紅外精確測溫時，發現某組避雷器存在微小溫差，如下圖：

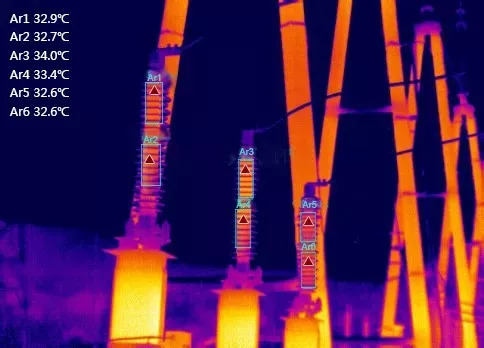

▲110kVⅡ段母線避雷器紅外檢測熱像圖

但是自己經驗不足，實在不好判斷，考慮到該組避雷器是母線避雷器，一般是拍好后回去分析，至少需要1天才能知道此設備有無缺陷。這一次，現場碰巧帶了臺外網電腦，更巧的是這臺電腦里恰好裝了該熱像儀的分析軟件，于是就把一起工作的所有人都叫在一起，現場把圖片拷貝到電腦上，大家一起分析。

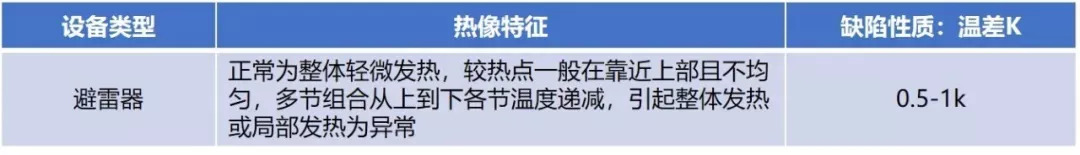

通過查閱《DL/T-664-2008帶電設備紅外診斷應用規范》等各種資料，找到電壓致熱型設備缺陷判斷判據：

再從110kVⅡ段母線避雷器紅外拍攝的熱像圖上得知：

A相溫度Ar1為32.9℃，Ar2為32.7℃

B相溫度Ar3為34.0℃，Ar4為33.4℃

C相溫度Ar5為32.6℃，Ar6為32.6℃

參考點溫度為28℃。

最后，經過溫差對比，B相區域最高溫R03與C相R05最高溫溫差為34.0-32.6=1.4K。最后判斷，B相溫差為1.4K，故判定110kVⅡ段母線避雷器B相為電壓致熱型危急缺陷。忙前忙后總共耗時1小時。

其實，若有一臺華瑞通紅外熱像，完全不必那么麻煩。與普通熱像儀相比，可根據設備類型迅速調用對應的診斷規則，對設備進行智能診斷，并告知診斷結果，使得微小溫差缺陷無處躲藏，充分暴露在現場工作人員的眼前，給缺陷的防治增加了一道保險。

我們發現，原來現場人員遇到電壓致熱型缺陷，需要反復調整色標，并且依靠工作人員足夠的現場經驗才可以發現并診斷，對于一些隱患很容易錯過。

現在有了華瑞通紅外熱成像，現場不再需要人工查閱復雜的應用規范，對人員的技術要求也降低了，即便是經驗不足的員工來進行紅外檢測，借助云熱像的“慧診斷”功能，在現場也能判斷微小溫差缺陷。

并且，對于某些難以診斷的缺陷，從原先的1小時或1天才可以判斷，到現在的云熱像輔助判斷，瞬間即刻得到結果。對于很多電壓致熱型設備，如電壓互感器，高壓套管，甚至絕緣子等設備，都可以起到很好的輔助判斷作用。

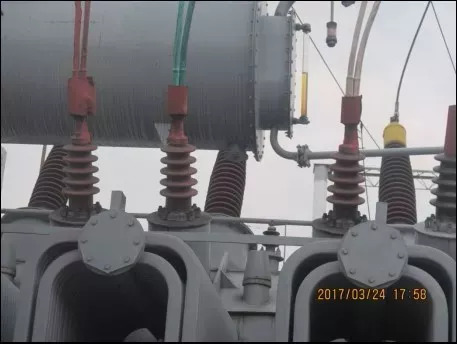

我們再看一個真實的案例。變壓器的套管，作為變壓器內部與母線結構的連接部位，是變壓器上極易發生缺陷的部位之一。

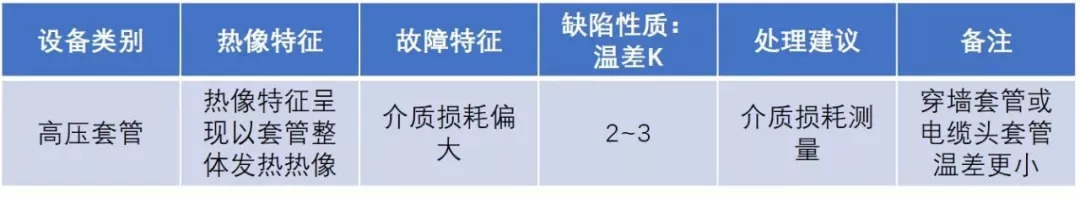

這種電壓致熱型極難發現。主要原因有3個，其一：溫差太小，一般熱像儀很難發現如此小的溫差，而普通熱像儀的驗收標準是允許溫差2度，這本身就已經達到缺陷的閾值了；其二：套管在變壓器上，變壓器本身溫升很高，是一個強大的干擾源，很容易掩蓋套管本身存在的溫差；其三：對現場人員的技術要求較高，除現場查閱規范、計算溫度外，也需要他具備豐富的經驗和專業的故障判斷能力。

現場拍攝時自動調用內置的規范并計算，即刻給出套管“正常、一般缺陷、嚴重缺陷、危急缺陷”等診斷結論。免去了技術人員現場查閱規范、現場計算溫度值，減少了工作量，更避免了人工帶來的失誤。現場拍攝時自動調用內置的規范并計算，即刻給出套管“正常、一般缺陷、嚴重缺陷、危急缺陷”等診斷結論。免去了技術人員現場查閱規范、現場計算溫度值，減少了工作量，更避免了人工帶來的失誤。

而且它優秀的成像質量讓設備缺陷展露無遺。華瑞通紅外熱成像配備高清640*480探測器，還具有高熱靈敏度＜25mk(0.025℃)，敏銳捕捉細小溫差，發現套管的更多細節。（熱靈敏度，指熱像儀分辨細小溫差的能力，數值越小，分辨細小溫差的能力越強）
