長久以來，我國電網龐大的輸電線路網絡巡檢工作主要依賴人工巡視方式進行。近年來無人機作為一種高科技的巡檢利器，在電網行業中得到迅速推廣與應用。電網巡檢發展階段大致可以概括為三個階段：人巡時代（2010年以前）、機巡時代（2010-2020年）、智巡時代（2020年以后），隨著2020年的臨近，智巡時代也將隨之逐步到來！那么要實現電力巡檢的“智巡”，要具備哪些技術支撐呢？今天我們先來聊聊其中之一：高精三維地圖對于電力巡檢“智巡”的意義。

智巡時代的電力巡檢是空中版的“無人駕駛”，要了解高精三維地圖對于電力巡檢的意義，我們可以先從“無人駕駛”講起。

“無人駕駛”近幾年出盡了風頭，國內各種互聯網巨頭加持。然而至今，無人駕駛依然無法進行商用，因?yàn)閷?duì)于無人駕駛，如果無法做到100%準確，那基本上就是失敗的，和無人駕駛密切相關的“高精地圖”就是目前制約無人駕駛發展的關鍵技術之一。

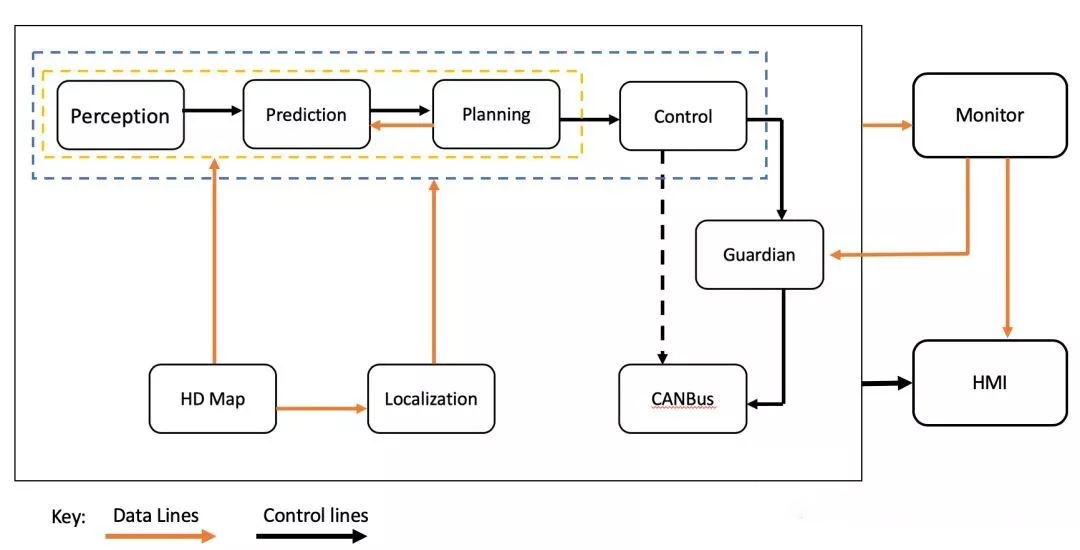

從上面的軟件架構圖可以看出，高精地圖（HD Map）在整個方案中是最根本的技術支撐，上層的定位、感知、規劃均依賴高精地圖，用百度工程師的話來說，L3以上的自動駕駛?cè)绻麤](méi)有高精地圖作為支撐則無從談起。

與汽車無人機駕駛相比，電力巡檢的智巡系統在總體架構上有高度的相似性，比如：

1 同樣需要高精地圖

2 同樣需要做路徑規劃

3 同樣需要進行移動實時定位

4 同樣需要進行自動控制

所以，無論電力巡檢的智巡系統還是汽車的無人駕駛系統，都對高精地圖有根本的依賴。當然對于電力巡檢的智巡而言，針對的是更專業的應用場景和使用對象。電力巡檢都是作業在輸電線路廊道中，最主要的廊道要素就是三個：地形地物、電塔、導線，三者剛好組成了一定寬度和高度變化的立體空間。因此，相比與汽車無人機駕駛，電力巡檢的智巡系統仍然有幾個方面的不同點需要特別提到：

1 運動載體是無人機

2 運動范圍主要是立體三維空間

3 需要做三維立體路徑規劃或?qū)Ш?

4 高輻射、高地形以及可能無網絡的作業環境

簡而言之：需要突出三維對于高精地圖和系統的作用。那么，三維高精地圖的建立需要考慮哪些因素？為什么考慮這些因素？如何才能為電力巡檢的智巡系統建立一個比較合理的三維高精地圖呢？下面我們一步一步來進行分解

對于無人機系統而言，人們最容易想到的硬件是GPS模塊，最令人印象深刻的飛行功能是自動導航飛行。能夠按照預先規劃的飛行路線進行自動飛行是無人機與普通飛行器的重要區別之一。我們都希望能引導無人機到期望的目標位置，但我們?nèi)绻B它在哪里都不知道，就沒辦法實現導航。

以大疆無人機為例，當我們使用航點模式讓無人機執行自動飛行任務前，必須要為該飛行任務指定好任務中所有的飛行航點的基本參數，這些參數包括：GPS經度、GPS緯度、相對高度、飛行速度、升降速率、轉彎半徑、動作設置等等。這里的GPS經緯度加上GPS高度正是我們常說的WGS84橢球的大地坐標。

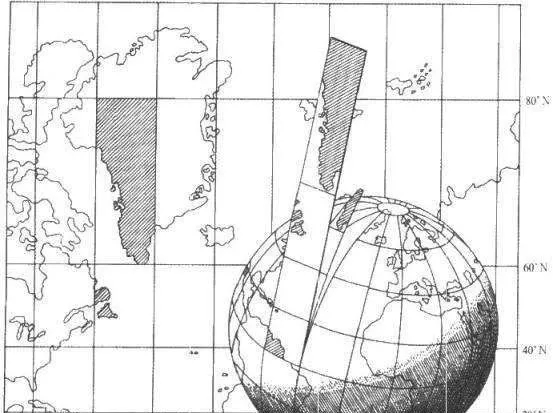

另外，要對大規模的三維地圖數據進行組織管理，必然需要適用于大范圍、大跨度的坐標框架。平面直角坐標一般都是以米為單位，確實便于空間計算和分析，但是平面直角坐標為了控制變形比例必須通過投影、分帶計算取得（如上圖），每個分帶區都是一套坐標系，不便于組織長度、范圍跨度很大的地圖場景。

第1個結論，三維高精度地圖應該以WGS84橢球作為參考框架，以大地坐標作為地圖數據的坐標體系。

細心的朋友會發現，無人機航點的設計參數使用的并不是GPS高度而是相對高度（氣壓高），不知道大家有沒有奇怪過，為什么有了GPS輸出的海拔高度，我們還是要用氣壓計或者其他硬件來輔助定高呢？為什么GPS的高度沒有辦法支撐無人機進行高度定位呢？簡單講，因?yàn)镚PS高度的起算面并不是水平面（即重力等位面），而氣壓高則是以水平面為基準的物理形式。

上圖所示，WGS84是一個參考橢球體，GPS高度是垂直于該橢球表面的高度，不是相對于大地水準面的高度。兩者的區別很大，橢球面是一個幾何面，而大地水準面則是重力等位面，他們之間存在一個大地水準偏差，范圍一般在±100m之間，它會隨著地球不同位置的重力分布不規則變化，因此很難確定具體數值。也就是說，不依賴氣壓傳感器，想通過GPS高度直接獲取海拔高度（或相對海拔）是不可行的。

然而，除了需要考慮無人機航點設計的要求，三維地圖數據的可視化的合理性、連續性也是不能犧牲的關鍵點。氣壓高在短時間內，天氣、氣溫等因素的影響比較穩定，因此此時所測的氣壓高相對值比較可信，但是將天氣、氣溫等因素放到一個較長時間時，氣壓高變得不那么可靠，因此想通過氣壓高來統一三維地圖數據的高程值是萬萬不行的。反而，GPS高度由于具有統一的幾何面（WGS84橢球面），更適合用來實現高程系統，避免由于基準不統一造成地形地物的高度參差變化。

第二個結論，三維高精度地圖數據的高程基準應當以WGS84橢球面為宜，同時具備GPS高向氣壓相對高的轉換模型。

本文討論的三維高精度地圖并不是普適的使用場景，是針對電力巡檢的智能化應用而提出的技術概念。電力巡檢本身是一項非常專業的工作體系，它有自己的執行標準和技術要求。比如，在通道巡檢方面針對不同等級的輸電線路對限下的風險等級、類型、凈空距離、導線舞動等等方面進行了明確規定和要求；在精細化巡檢方面，則對諸如導線斷股、金具脫落、絕緣子破損、銷釘缺損等等各種缺陷類型和表現作出了明確的表述和制定。

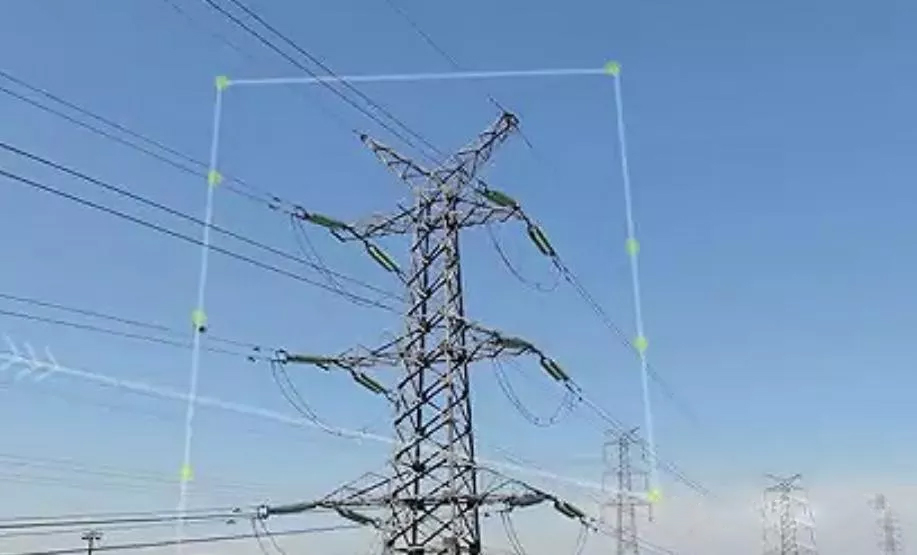

那么如何利用無人機，利用三維高精地圖指導工作人員更有效、更快速的開展電力巡檢工作，取得巡檢結果，指導運維決策至關重要。因此，特別需要針對電力巡檢的特定場景對三維高精數據進行定制化改進。首先，三維高精地圖應當能夠準確反映輸電線路通道的真實的地理分布情況；其次，桿塔、導線以及地形地物應該位置準確、形狀真實，能夠科學的體現線路、電塔、地形地物的空間和屬性關系；再者，能夠根據現有三維地圖進行通道巡檢和精細化巡檢的任務設計與仿真，能夠幫助無人機重現作業的飛行軌跡；最后，根據現有三維高精地圖應當能夠?yàn)榫?xì)化電力巡檢提供切實有效、靈活多變的飛行方案。

第三個結論，用于電力巡檢的三維高精度地圖應當包括地形、電塔、導線甚至電力巡檢關鍵空間特征，以及用于起降選擇地點的三維場景。
