在變電站中，變壓器是最重要的主設備，每次帶電檢測必檢，也是各項測試實驗的重中之重。因?yàn)樗坏┌l(fā)生事故，后果慘重。

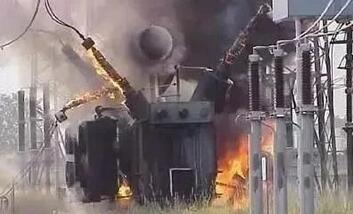

某變電站主變爆炸事故

而變壓器的套管，作為變壓器內部與母線結構的連接部位，是變壓器上極易發生缺陷的部位之一。對其進行紅外檢測，我們來看一組熱像儀拍攝的35kV變壓器套管。（熱像儀具有遠距離非接觸測溫、全天候成像、透煙透霧的特性，是帶電檢測的有力工具）

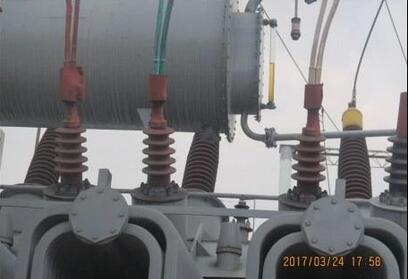

某市110kVXX變電站#3主變壓器35kV側套管紅外檢測

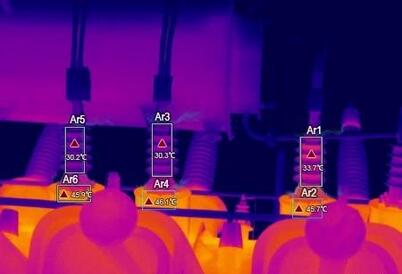

通過熱像圖，我們發現，A相套管溫度偏高，可能是一處電壓致熱型缺陷。

然后，根據套管熱像圖上的溫度數據，來計算相間溫差，得出 A相區域最高溫Ar1與C相區域Ar5最高溫溫差為33.7-30.2=3.5K。經過分析，從紅外圖像特征以及最大溫差為3.5K，故判定#3主變35kV套管A相為電壓致熱型危急缺陷。

為何套管只有2~3K的溫差卻是危急缺陷？

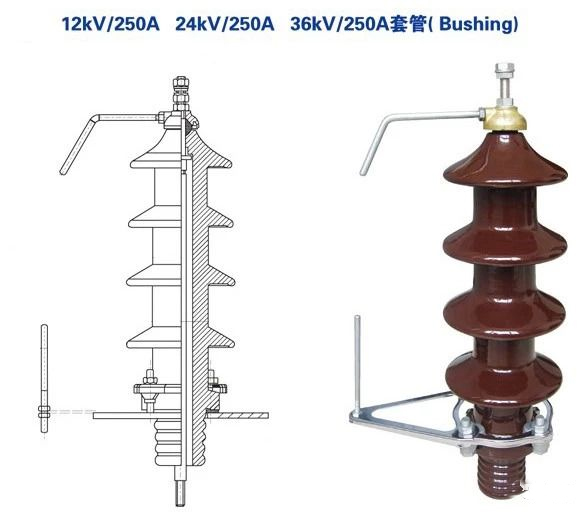

套管結構圖

其實，變壓器套管是將電引入或引出變壓器的連接部件，它中心是一根芯棒，外層是瓷套或者其他絕緣材料。由此，我們發現，當使用熱像儀對套管測溫時，除了上端的連接部分外，套管本體的溫度，其實是芯棒透過絕緣油傳導出來的溫度，而不是真實的芯棒溫度。

故而在工作中，若發現瓷套部位有2~3K的溫差時，芯棒的溫差遠遠不止這些，因此當發現瓷套部位達到該溫差時，設定的缺陷等級都是嚴重以上。

但是，電壓致熱型缺陷極難發現。主要原因有3個，其一：溫差太小，一般熱像儀很難發現如此小的溫差，而普通熱像儀的驗收標準是允許溫差2度，這本身就已經達到缺陷的閾值了；其二：套管在變壓器上，變壓器本身溫升很高，是一個強大的干擾源，很容易掩蓋套管本身存在的溫差；其三：對現場人員的技術要求較高，除現場查閱規范、計算溫度外，也需要他具備豐富的經驗和專業的故障判斷能力。

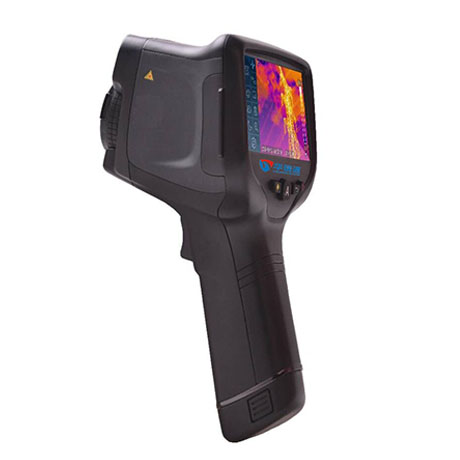

如果有一款熱像儀，能夠解決上述難點，無疑是帶電設備紅外檢測的理想工具！華瑞通手持式紅外熱像儀，專為電力行業量身打造，優秀的成像質量讓電力設備缺陷無處隱藏。

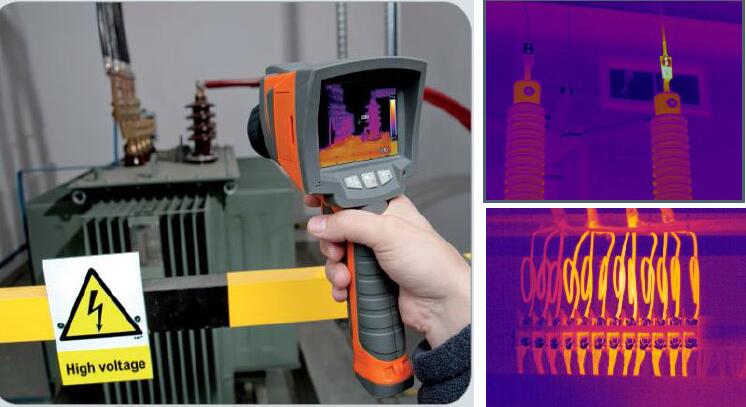

在國網某供電公司做現場檢測

華瑞通紅外熱成像，配備高清640*480探測器，還具有高熱靈敏度＜25mk(0.025℃)，敏銳捕捉細小溫差，發現套管的更多細節。（熱靈敏度，指熱像儀分辨細小溫差的能力，數值越小，分辨細小溫差的能力越強）
