產品介紹
紅外熱成像偵查儀通過接收物體的紅外輻射，經過光電轉換形成可視信號，再通過顯像設備形成人眼可見的圖像。E60型紅外熱像儀屬于被動探測設備，具有隱蔽性好、抗干擾能力強等特點，同時該型號產品集成星光級CCD，北斗衛星定位芯片等模塊，具有多種功能。
通過使用紅外熱成像偵查儀，我們可以觀測到許多情況下可見光設備無法觀測的物體，尤其適用于黑夜、濃煙、云霧等惡劣氣候。目前紅外熱成像偵查儀正發揮越來越廣泛的作用，應用領域包括海關緝私、邊防保衛、目標搜索、重點部位監測等方面，是一種理想的夜視偵查儀器。
1、 體積小、重量輕
2、 作用距離遠，約為2.5km
3、 具備拍照、錄像功能
4、 多種圖像模式調節功能
5、 超常待機時間：最長待機可達到6小時
6、 紅外自動聚焦功能
7、 低照度成像觀察細節功能
|
序號 |
技術項目 |
參數 |
|
1 |
紅外探測器 |
非制冷陶瓷探測器 |
|
2 |
分辨率 |
640×480 |
|
3 |
像元尺寸 |
17μm |
|
4 |
NETD |
40mk |
|
5 |
紅外焦距 |
75mm |
|
6 |
視場角 |
8．3°×6.5° |
|
7 |
紅外聚焦方式 |
自動聚焦 |
|
8 |
顯示器類型 |
OLED |
|
9 |
低照度相機分辨率 |
540TVL |
|
10 |
低照度相機焦距 |
50mm |
|
11 |
低照度相機變焦方式 |
定焦 |
|
12 |
錄像 |
支持 |
|
13 |
拍照 |
支持 |
|
14 |
位置/時間標注 |
支持 |
|
15 |
供電電池 |
可充電鋰電池 |
|
16 |
圖像連續性 |
無擋片校正，保證圖像連續性 |
|
17 |
模式選擇 |
紅外模式下具有自動、場景、設定、海天等模式可調 |
|
18 |
夜視效果 |
紅外模式下看清輪廓、低照度模式下看清細節 |
|
19 |
續航時間 |
≥6小時 |
|
20 |
按鍵數量 |
6 |
|
21 |
開關數量 |
1 |
|
22 |
數據接口 |
1 |
|
23 |
工作溫度 |
-20℃～60℃ |
|
24 |
整機尺寸 |
220mm×210mm×100mm |
|
25 |
整機重量 |
≤2000g（含電池） |
整機介紹

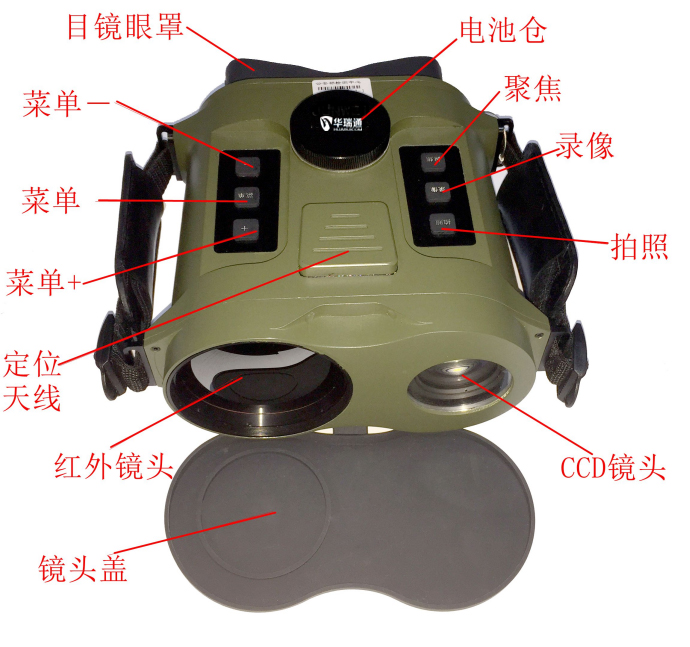

E60型雙目熱成像偵查儀整機介紹，請參考圖整機構成介紹。
電源開關及使用
電源開關共有三擋：“CCD”、“O”、“IR”。
1、 當旋動電源開關到 “CCD”檔，OLED顯示器上將顯示低照度圖像。
2、 當旋動電源開關到“IR”檔，OLED顯示器上將顯示紅外圖像，此時通過按鍵“+”、“-”、“菜單”三個按鍵來調紅外圖像下各種模式、偽彩、電子變倍等參數；當按下“聚焦”按鍵時，紅外鏡頭將進行自動聚焦。
3、 當旋動電源開關到“O”檔，設備關機。
切記每次使用完設備后，需將電源開關打到“O”檔。
外接數據連接線的使用

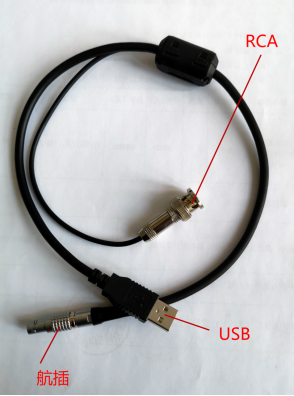

設備配有專用數據連接線，用于外接顯示設備（RCA公頭）以及與計算機相連的USB接口。
如圖所示，航插接口與設備相連，數據連接線上有2個功能接口，分別為USB接口，模擬視頻接口。
設備開機狀態下，通過USB接口可將設備中的圖片、視頻導入到計算機中。
設備開機狀態下，可通過模擬視頻接口，將紅外圖像或者低照度圖像輸出到外接顯示屏上。
注意事項
使用中應避免用此紅外熱成像偵查儀觀察輻射能量大的物體，如不要在近距離觀察非常高溫的物體，以免損壞探測器。
任何時候嚴禁用此紅外熱成像偵查儀對太陽觀察，否則將直接燒毀探測器。
由于紅外線不能穿透玻璃，如果在車內或室內使用紅外熱像儀，應打開窗戶進行觀察，或者在CCD模式下觀察。
本儀器屬貴重物品，并且進行密封處理，無廠家人員指導，請不要打開機器。
雖然整機經過密封處理，但在使用過程中仍應盡量避免直接置于潮濕或淋雨環境中使用本儀器。
不要把充電電池存放在太熱或太冷的地方。
不要將充電電池投入火中。
此說明中的圖片如與實際不符，請以實際情況為準。
應用場景
廣泛應用于觀察領域、夜間監控、安全緝私、刑偵搜索和單兵晝夜偵查、監視等領域。
產品清單
|
序號 |
名稱 |
數量 |
|
1 |
偵查儀主機 |
1 |
|
2 |
電池組 |
2 |
|
3 |
充電器 |
1 |
|
4 |
數據連接線 |
1 |
|
5 |
使用說明書 |
1 |
|
6 |
產品包裝箱 |
1 |
