行業背景

隨著國民經濟的迅猛發展，水利工程在國民經濟中所起的作用越來越大，近年來，國家提出了建設“數字水利”的目標，水利可視化監測系統的建設是現代水利實現可持續發展的一種必然趨勢，系統的建設能使水利管理部門的防洪減災、水資源調度管理、水污染事件處理、航運管理等重要領域更及時、更客觀地獲得數據和信息，更準確、高效的預測、預報和預警等，更好地做出可持續發展的科學決策。通過可視化監測系統，同時也可改善水利工程的運行維護工作人員的工作環境，提高工作效率，節約水利工程的運行成本，做到無人值守、少人值班。

水利行業對視頻監控的需求

以水文監測、安全生產及自動化管理為主，主要監控位置包括大壩、水位、出水口等;主要起到設備、水文狀態監控和人員操作管理，以及安全保衛功能。

水庫管理

?通過視頻監控系統可監測水庫蓄水水位情況。

?在水庫的溢洪道等地方，大部分時間屬于無人值守狀態，需要設置監控?cái)z像機實時監控。

?監測水庫、壩區的周邊環境，防止人為破壞。

?禁止游泳區域警戒線分析。

航道監控

?航道船只數量、船只密度檢測。

?通過一套視頻監控系統，能及時了解上下游河流的水文情況。

?操作人員操作閘門時，需要通過視頻監控系統監視閘門的開合情況。

?監控河道沿線重要地段的情況，防止對水利設施的破壞。

?和水文監測儀等設備配合使用，可以遠程監控水文監測儀的直觀視頻圖像。

系統功能

1 周界入侵檢測

2 重要設備設施安全檢測

水利工程設備設施多在室外，且有些為無人值守水電設備，禁止人車物進入。一旦遭到人為破壞，會對生產生活造成非常嚴重的影響。通過對無人區設置警備區域，即使無人值守，也可對設定區域內突然出現入侵的物體及時發出報警信號，通過手機、無線等方式及時通知管理人員。

3 安全管理

水域某些地方水深，一般不適宜人去游泳，容易發生意外事故，若該區域一旦有物體進入即會發生報警。還可聯動語音設備，進行語音呼叫。同時，由于水面表面平靜，暗流漩渦卻非人肉眼輕易識別，船只如果對航道安全不了解，水面作業時較容易發生危險，此時可通過對水面波動進行規則設置，船只一旦進入，及時提出警示，以此保證人員及船只安全。

4 閘門開啟狀態分析

為保證閘門區的安全，嚴禁泄洪閘門附近有人入侵、徘徊、滯留，更警惕是否會遺留危險物品，防止破壞閘門。監控人員不可能24小時守在監視器屏幕前盯著異常情況的發生，因此，通過對規則的設定，一旦有不同于正常情況的規則時及時產生報警，并可與語音對講聯動，進行語音通報。

5 水面清潔度檢測

說明：水面出現不明物體，如石油泄露、水面垃圾堆積等;水面場景發生變化，進而進行分析報警。

特性介紹

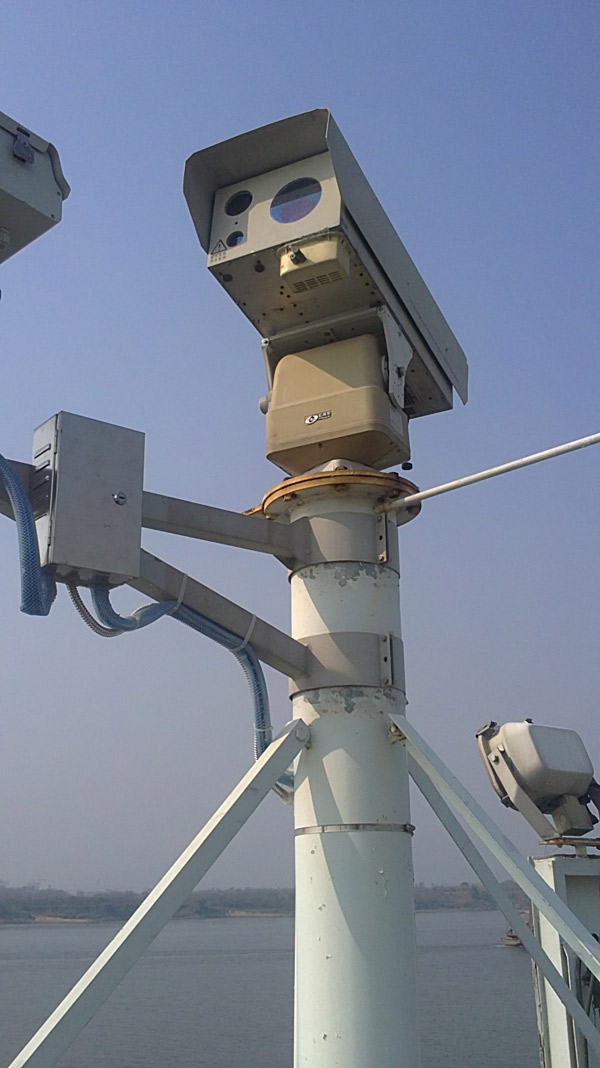

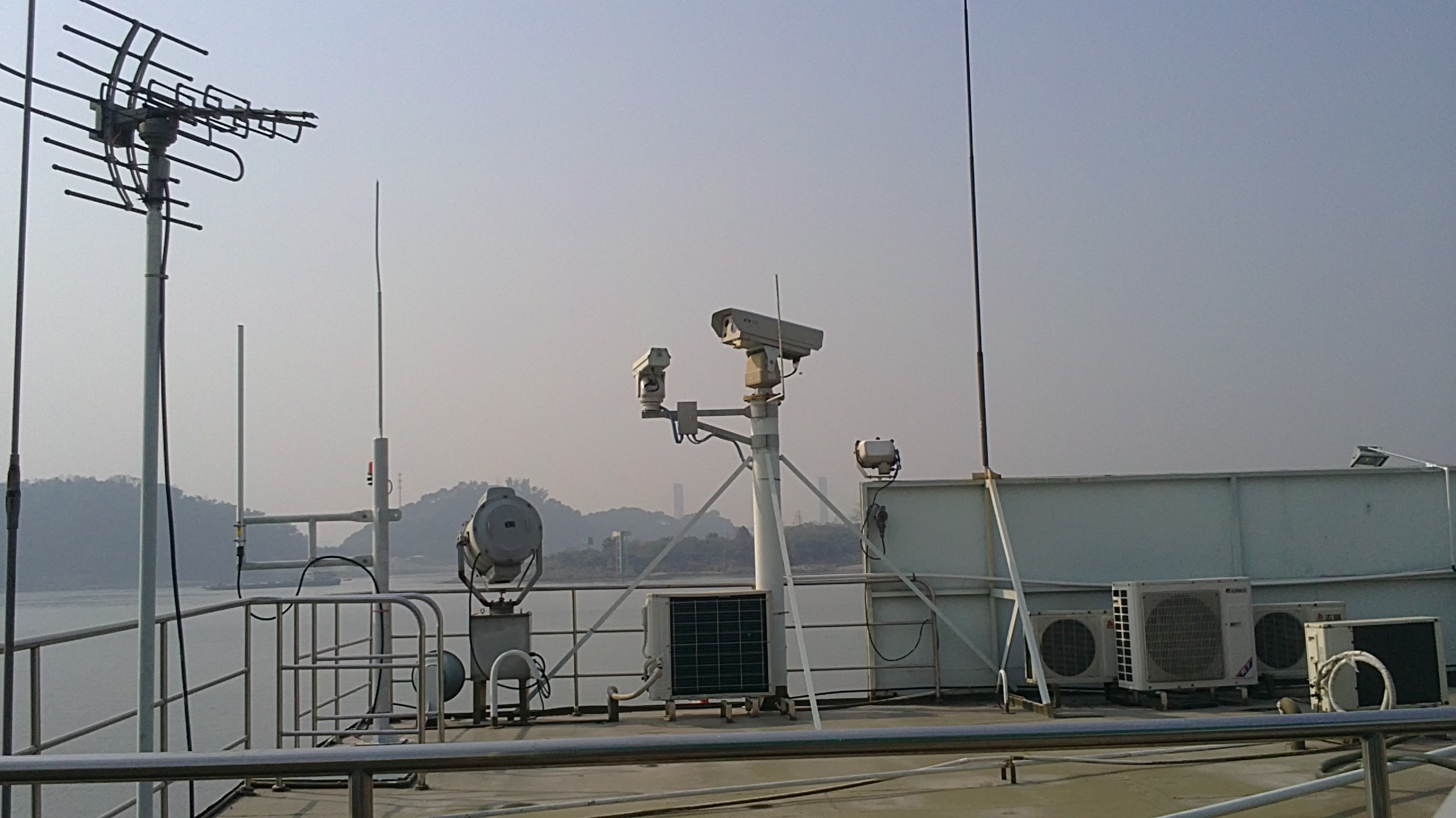

本方案由YAMAKO長焦透霧日夜型電動變焦鏡頭、紅外熱像儀等系統組成，攝像頭能全幅監控幾千米寬的江面，上下最遠監控距離可達3公里，航道管理人員坐在辦公室通過現場畫面?zhèn)鬏敚谟?jì)算機上就可以直觀地看到橋區航道內船舶航行的情況。

鏡頭實測視頻

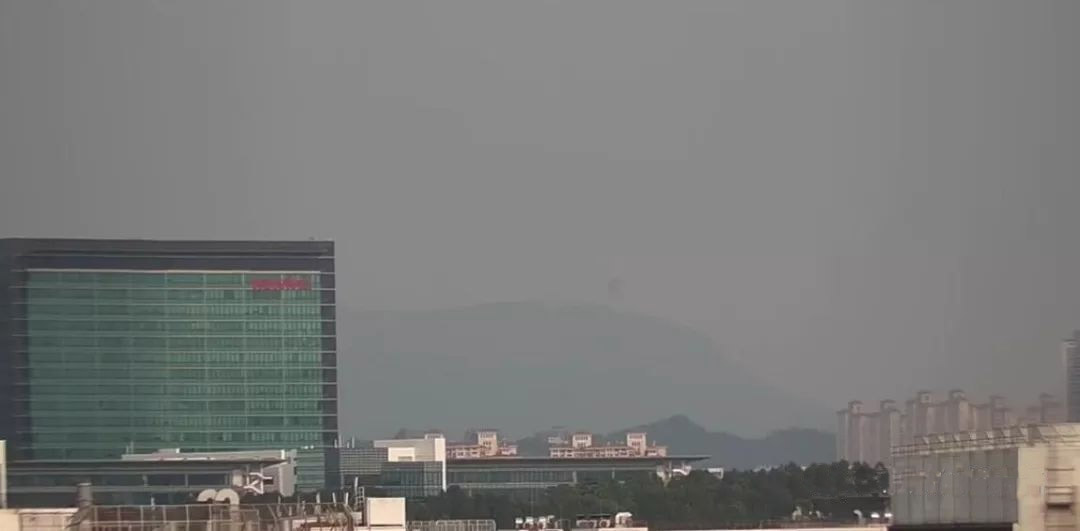

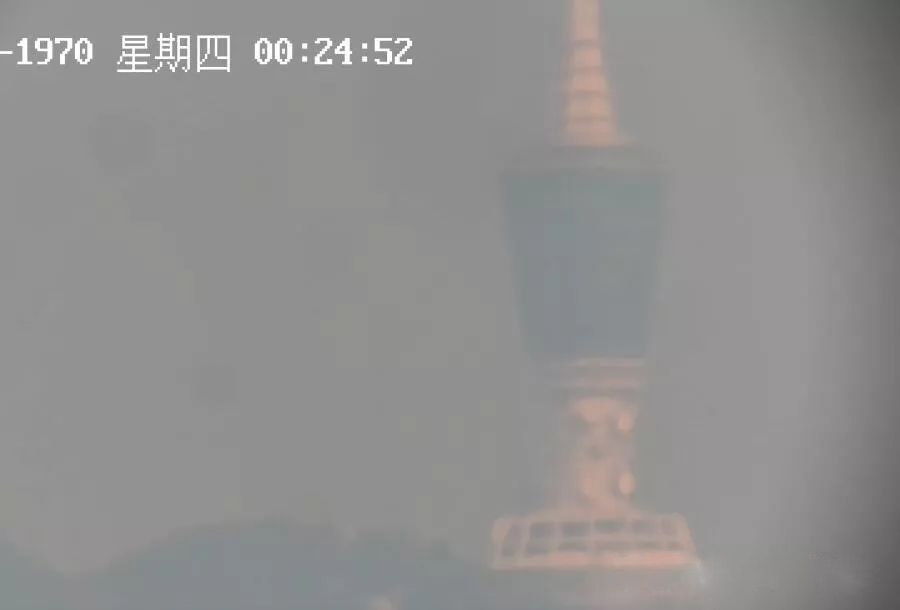

可見光效果

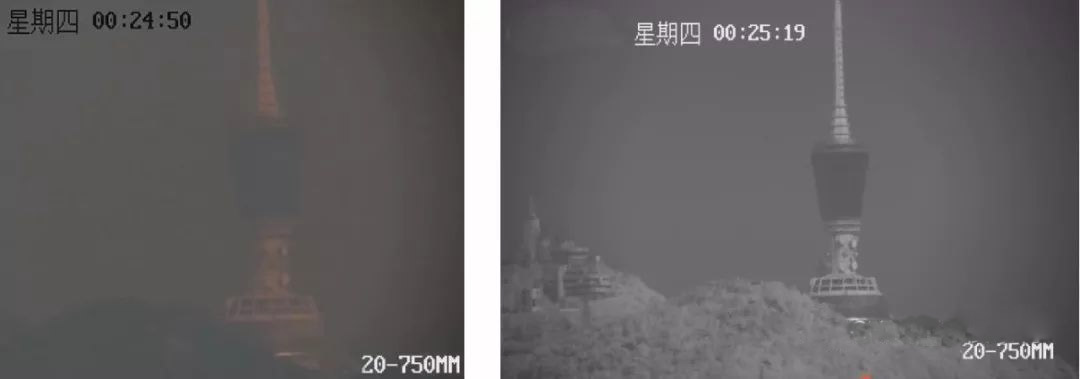

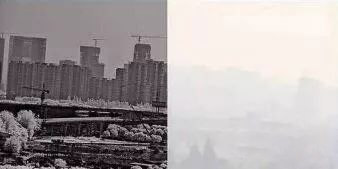

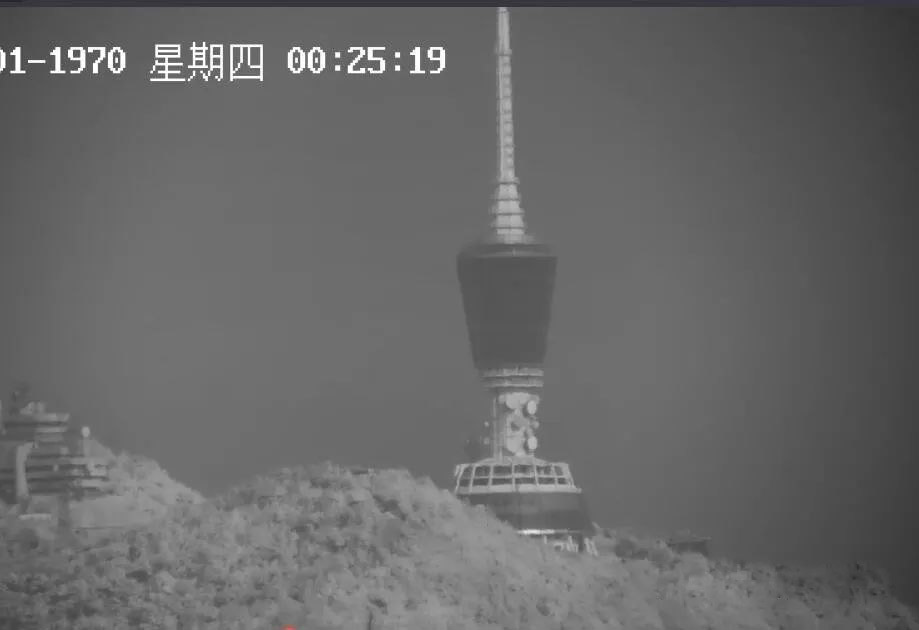

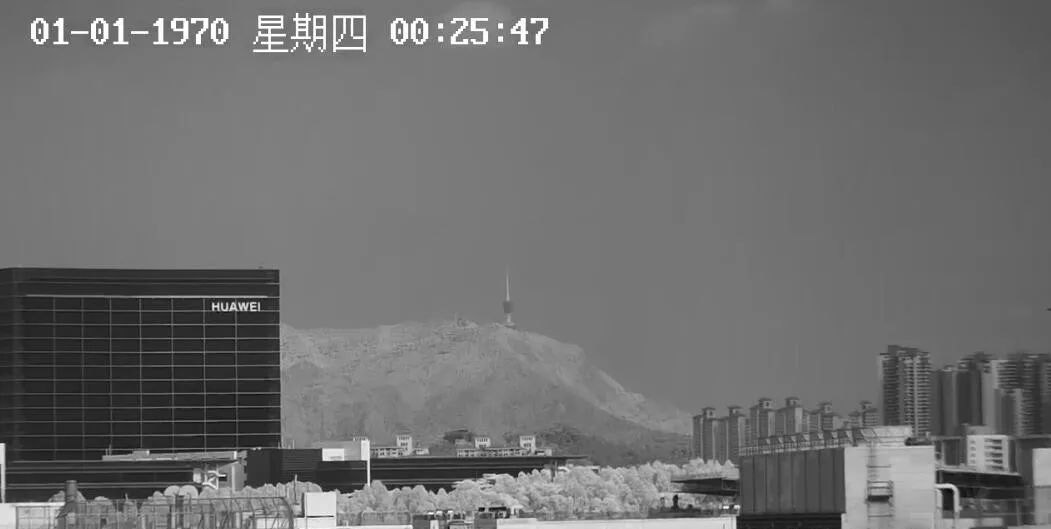

透霧模式打開效果

產品優勢

（1）37倍的高倍率變焦鏡頭

* 運用高端光學設計技術、高精度非球面 鏡片的生產技術，兼顧并確立了37倍的高倍率和該級別最高水準的F3.6的亮度值。37倍的監控?cái)z像機用變焦鏡頭中，變焦全行程可實現高畫質監控影像。

* 不底于200萬像素人高清畫質，可清晰地識別3-5km遠處人物的動向。

* 不僅用于1/2型、1/3型攝像器件，更可應對1/1.8型大尺寸攝像器件監控?cái)z像機。

（2）透霧功能，日夜功能，業界最高水準。

創新的在鏡頭里邊加入了四塊濾波片，除了實現日夜轉換，還通過增設一塊可選擇性過濾400nm-600nm波段光線的濾波片，實現了強光抑制;當然為了更精確截取適合成像的近紅外波段，也特別增加了透霧濾波片，以實現較為經濟的光學透霧。

24小時不分晝夜，實現高畫質監控影像

* 采用低色散玻璃，降色差降至極限。不僅白晝，即使在夜間、傍晚日落黃昏時，也能提供無偏焦清晰的影像。

（3）能有效的減低光線反射，減少光線和重影，增強透光能力，以便讓鏡頭吸收更多的光能。

（4）后焦自動溫度補償

內置溫感裝置，感應鏡頭溫度信息發生而產生的熱脹冷縮，能夠自動補償后焦位置，防止圖像模糊，即使用在溫差較大的環境下，也不用重新對焦就可以始終保持圖像的清晰。

系統優勢

（1）遠距離變焦監控。

達到37倍光學變焦,通過高倍數的變焦，實現遠距離的監控。同時，由于監控點布置在高處，視野更好，范圍更廣。既可以大角度觀察目標全貌，又可以放大觀察局部，隱蔽性強，可以有效防止不法分子對城建設備的破壞。

（2）減少監控盲點.

通過在高點監控的建設，減少因?yàn)闃淠?、房屋等遮擋物遮擋而造成的盲點，保證對監控區域的有效覆蓋。 通過高空瞭望點的建設

（3）對突發事件能夠提早發現，提早應對；在事件發生以后，通過對現場的直觀判斷和持續監控，對救援、醫療、搶險等工作做出統一的部署，提高對突發事件的應對能力。
