什么是紅外熱像儀在線監控
本項目針對高溫內部組件等可視化監控困難的問題而提出，根據監測對象的結構自身特點，提出以采用紅外熱成像為基礎的非接觸式測溫技術，綜合數據采集、網絡傳輸、后端智能分析/報警為一體的紅外測溫監控系統，對監測對象進行365*24小時實時監控，提供設備運行狀態的可視化圖像，快速、準確地把握監測對象的運行特性和運行狀況。
對火災潛在危險提供預知性報警，給出火災發生前，處理時間，把未知，突發，通過系統監控變成“預知”，提供對發生源處理時間，從而達到預防火災的目的。
對具有局限的空間優勢特別明顯，如電力控制柜、動力柜等，在線實時監控，有效監點、面、元器件發熱狀況，達到降低單個元器件發熱造成的火災。
一、系統設計原則：
1、技術先進：
采用最新紅外熱成像技術，能準確快速監測到發熱源區域。同時配有可見光攝像機，對監控區域的況了如指掌
?采用先進的數字圖像控制傳送技術，其監控區域組網和擴充更加便捷、靈活。
2、自動化程度高：
?自動搜索高溫、監測溫度并發出報警信號也可以配合第三方相關推送平臺進行即時通知。
?溫度報警功能，自動生成溫度檢測結果，并保存異常溫度檢測圖片和信息。同時將報警信息及圖片發送給設備管理人員，使其及時了解設備運行狀況。
3、實用性強：
3.1：功能齊全、可視化操控界面一目了然。
3.2：系統遇到超溫情況會自動存圖，同時測量對象的溫度顯示會不停閃爍，提示工作人員發現了異常設備需要及時處理，并可同步進行錄像。
3.3：報警圖片及錄像是日后生成檢修報告的重要依據。紅外監控系統可以將全部紅外設備的圖像信息不間斷錄制下。并對報警圖像按日期編制保存。通過寬展硬盤保證錄像數據可長期保存，并可以通過刻錄機將錄像刻錄到光盤中長期保管。
4、可靠性高：
4.1：結構合理、接口開放、穩定可靠。
4.2：系統具有性能可靠、技術成熟、功能完善、體系先進的分布式結構，系統配置靈活、操作方便、布局合理，滿足長時間穩定工作的要求。
4.3：系統各層次的網絡互連優先使用現有的網絡資源，可直接鏈接客戶端交換機進行通訊；
二、解決方案：
方案主要介紹通過采用AW-MA-X等型號結合專業的在線分析監控軟件完成對區域內的實時測溫和監控功能:

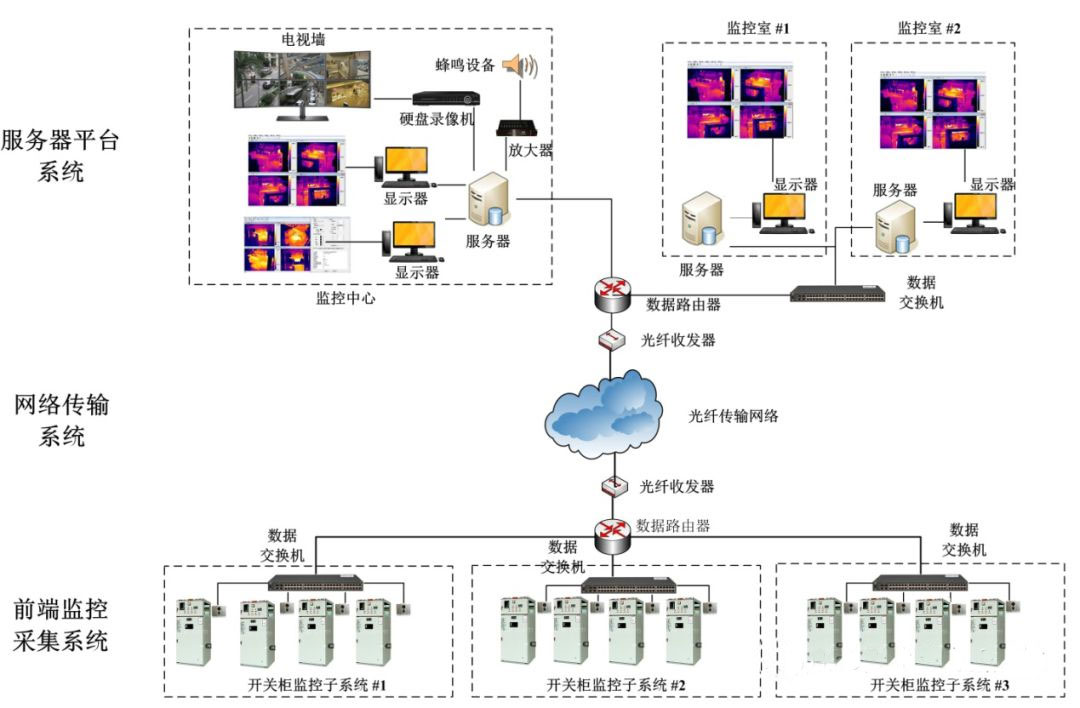

系統架構圖如下：
B1系統分為前端監控采集系統、傳輸系統、后端服務器平臺系統等三部分。
B2整個系統采用全網絡數字視頻監控架構：前端監控采集系統采用AW-MG等型號的紅外熱像儀監控設備，傳輸系統采用千兆光纖網；
B3后端通過網絡服務器集中管理平臺來完成整個視頻監控系統的集中預覽、控制、管理、存儲以及視頻分發等功能。
三、用途介紹：

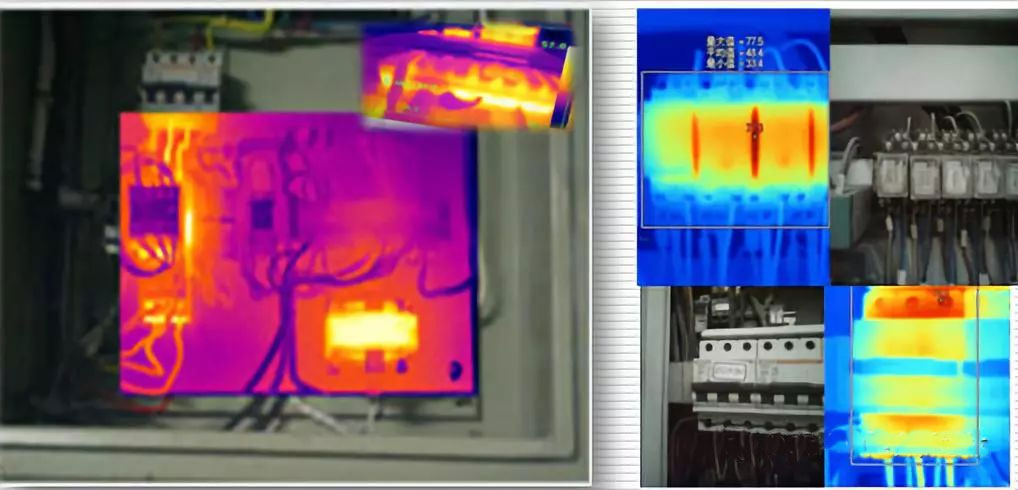

前端監控采集系統由紅外熱像儀AW-MA組成，結構簡單、安裝方便，同時多個現場區域同時監測，針對不區域溫度需求可獨立設置其溫度管控需求。

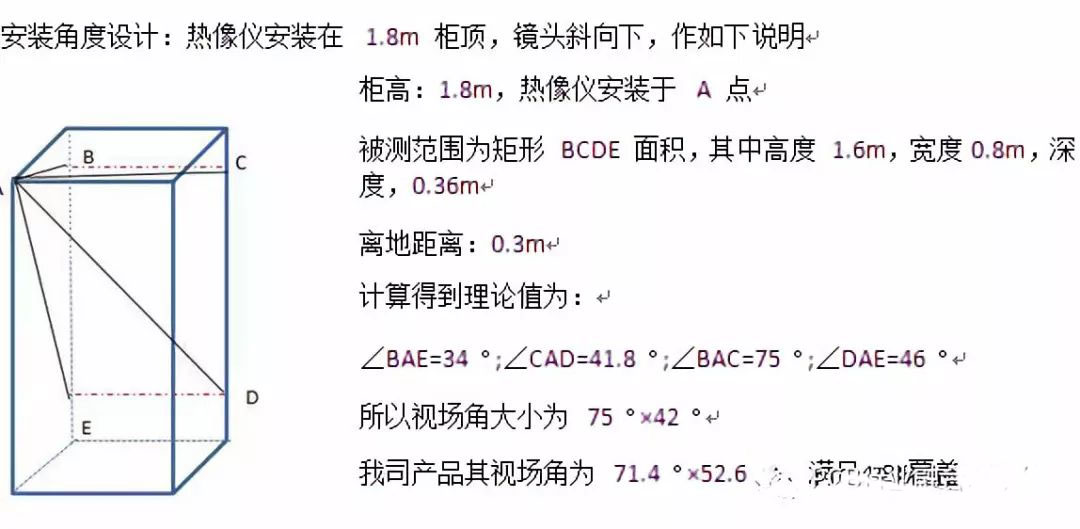

安裝方式：

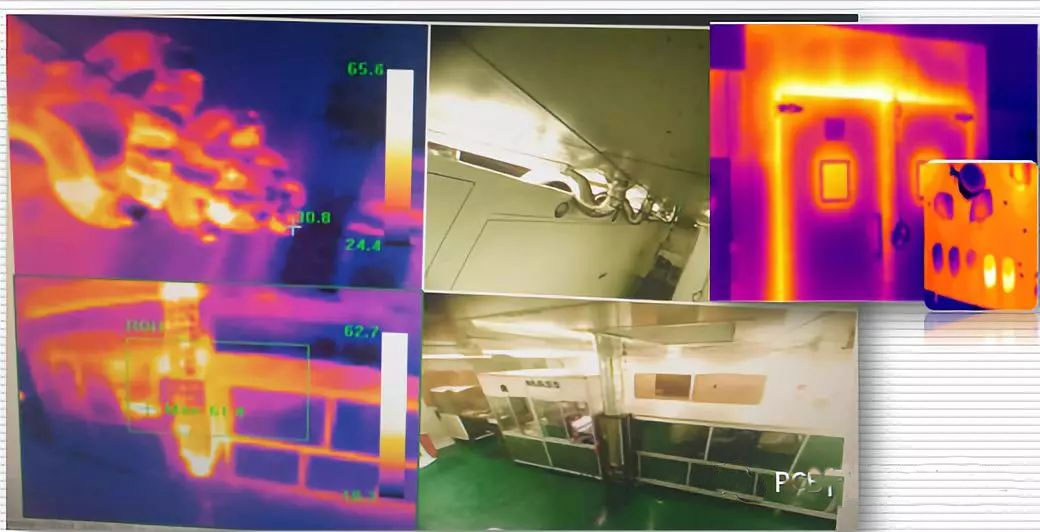

箱及抽風管道實時監控
安裝方式：

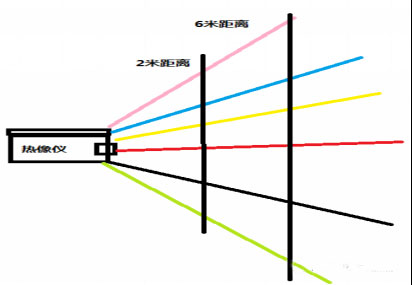

距離被測物正前方，鏡頭依平角掃射

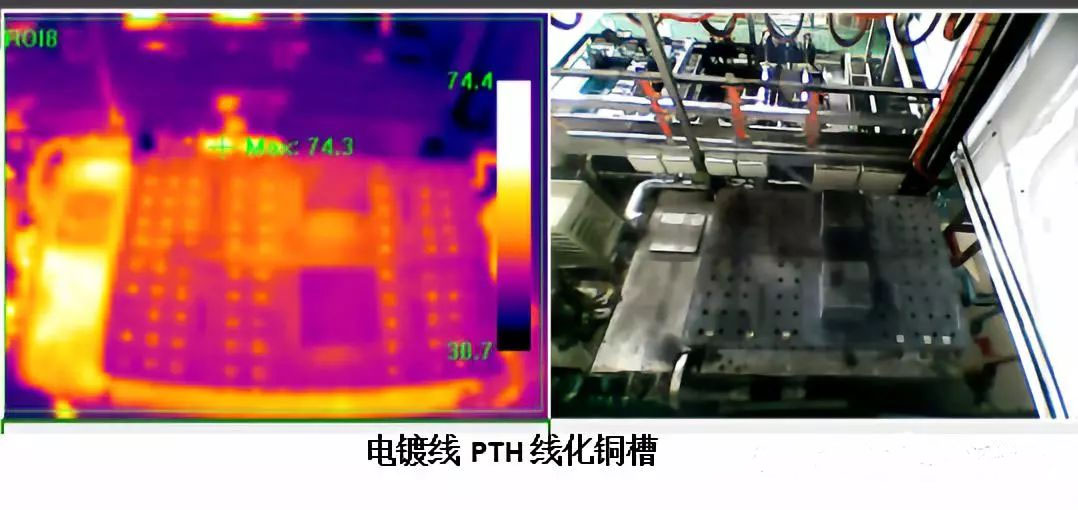

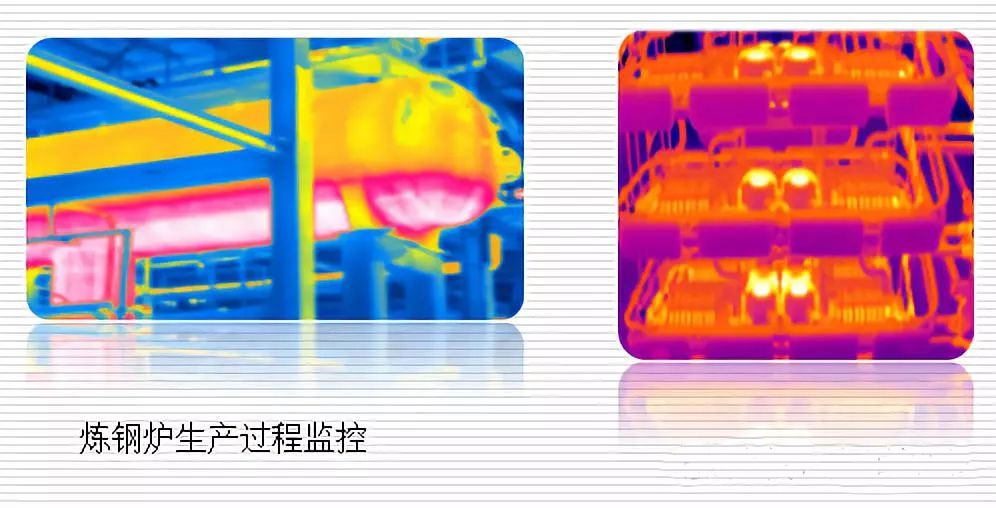

設備生產過程實時監控：
四、系統主要技術參數：
1、系統可用率> 99%
2、紅外圖像采用全數字處理技術（采集、傳送、處理）
3、監控中心的監控終端（工作站）圖像控制切換響應時間< 1秒
4、計算機顯示分辨率≥1024×768
5、系統平均無故障工作時間> 30000小時
6、系統平均維護時間<0.5小時
7、監控畫面顯示與實際事件發生時間差< 0.5秒
8、事件報警到系統自動記錄相應畫面時間差< 1秒
五、功能概述：

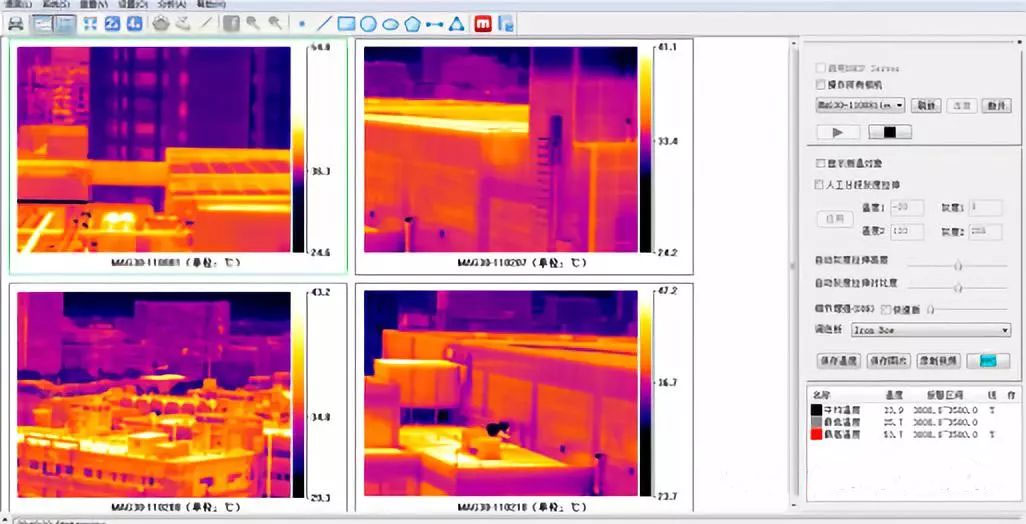

1、對于監控區域實現實時紅外，可見光成像和熱成像溫度監控，可在同一界面內同時觀察多個監控區域內的實時圖像及溫度，一機兩用；
2、根據不同被測物及其周圍環境，設置背景溫度和發射率，并通過手動或自動灰度拉伸、對比度拉伸，獲取最準確的溫度數據和最優質的紅外圖像；
3、可自定義溫度報警，一旦監控區域內溫度超過所設值，報警（音頻報警、圖像顏色閃爍、日志記錄、短信提醒）功能即被觸發；
4、可保存圖像，錄制視頻，保存溫度流數據；
5、即使在全黑的情況下亦可清晰成像，無需任何主動光源照明，提升偵測頻率；
6、可多區域布控并同時集群監測；
7、可搭配第三方系統及其外接的報警方式；
