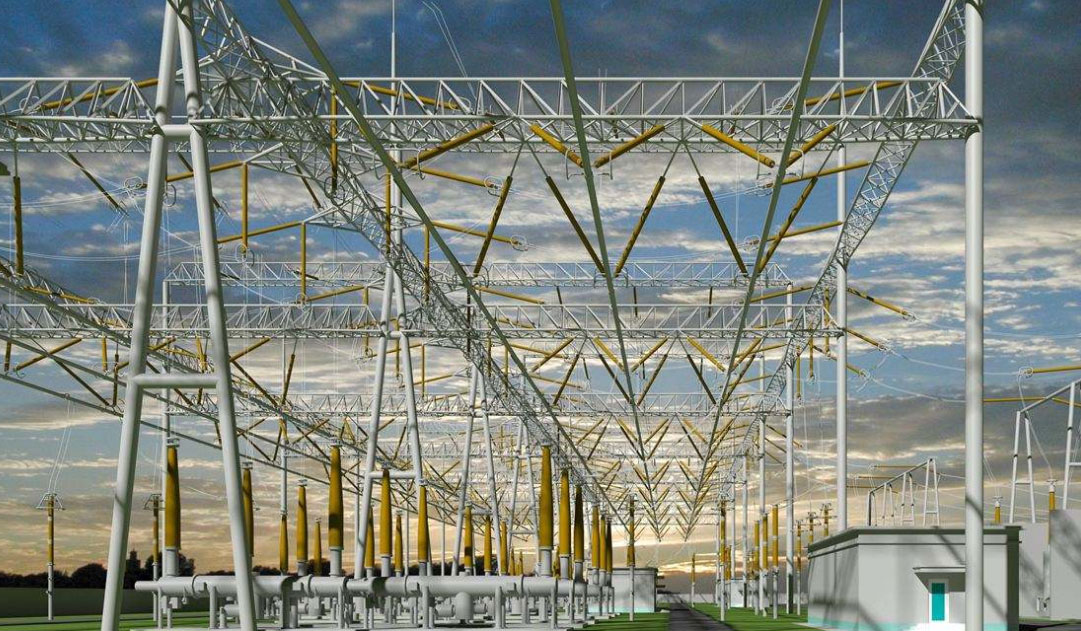

電力變電站負擔著電網線路生產及建設,站內電氣設備緊密,線路煩雜,節點、大型變壓器更是數不勝數，是電力部門安全防范的要害部門。為保障變電站內部運行的安全，每年都耗費大量人力物力資金的投入。

電力網絡設備

電業部門有別于其它行業，維護不能隨意中斷生產，這就要在事故發生之前作好充分的預測——在事故發生前解決故障，重點是變電站設備的預防性的巡檢工作。變電系統負擔著電力變送工作，高電壓大電流的線路長期工作，即使是優良的絕緣介質也會出現不可預期的問題而導致事故。絕大部分事故的原因就是絕緣老化、失效產生的，其外觀表現為：在故障出現之前數小時都比正常工作時發熱多許多。因此，如果能準確的在事故之前得知場地內各設備的溫度分布情況，也就掌控了絕大多數電力設備的運行狀況。

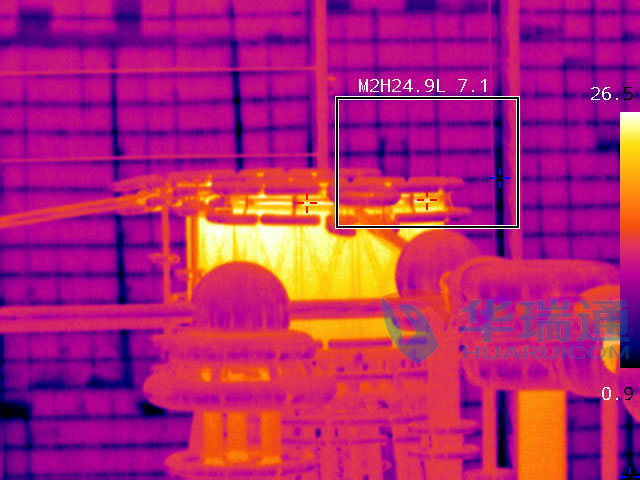

紅外熱像儀通過檢測物體表面因溫度不同輻射出的不同的紅外熱能量，將其以熱圖像的形式顯示出來。無論是電力設備的內部故障（如避雷器內部受潮），還是電力連接點的熱故障，通過紅外熱像儀都能清晰顯示，對電力網絡設備的潛在問題及時發現并定位。紅外熱像儀非接觸式的監控測量方式，不受可見光影響、能夠穿透煙霧、雨霧等測量特性，不僅減低了工人式巡檢在危險作業區作業的風險性，還提高了電力系統的監控測量效率。

1、 系統概述

通過在線式的紅外熱成像方式對電力網絡進行溫度測量，可以實時的通過網絡遠程的方式對測溫狀況進行觀察，及時地定位溫度異常的部件，消除潛在隱患。

2.1、系統組成

在設計電站熱成像測溫系統時，我們設計了紅外熱像儀+NVR系統解決方案。

紅外熱像儀+NVR系統解決方案：此套解決方案最大的特點就是全部數字化，前端使用紅外熱像儀，通過以太網傳輸，數字信號經過交換機和光端機傳輸至NVR，進行視頻圖像的存儲，并通過顯示器實時顯示。此套解決方案最大的特點就是系統全部數字化，組網方便，后期點位擴展以及系統升級便利。

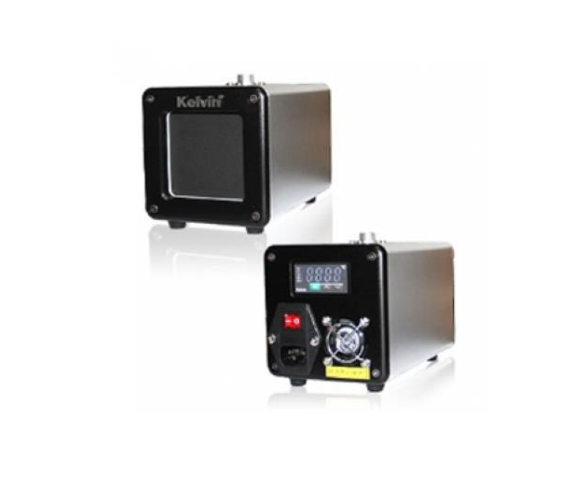

2.1.1、前端熱像采集模塊

在線式紅外熱像儀能采集紅外視頻，采集的視頻通過嵌入式流媒體服務器進行分發。在線測溫紅外熱像儀采用純數字輸出，網絡傳輸流媒體數據、測溫信息以及設備通信數據，通過光纖收發器將數據通過光纖傳輸，減少在變電站內部強磁場的影響下發生信號干擾。

紅外熱像儀能控制變焦、自動聚焦，適應高低溫運行，紅外熱像儀具有環境溫度補償功能，全工作溫度范圍溫漂小于±2℃。

可見光攝像機用于配合紅外熱像儀使用，調整其視角與紅外熱像儀保持一致。便于同時觀測同一個物體的正常成像和熱成像，可以更直觀的發現故障隱患并保留圖像資料。

可見光攝像機應與紅外熱像儀集成到同一個防護罩內，既節約安裝空間又能使接線整齊。

2.1.2、傳輸網絡

傳輸方式：為了減少在變電站內部強磁場的影響下發生信號干擾，保障信號傳輸?shù)姆€(wěn)定性傳輸網絡，選用光纖作為傳輸網絡的線纜。

系統規模：系統規模可根據電網區域范圍大小和變電站數量組合定義，在局端可以對所有下屬的變電站的進行遠程電力紅外視頻監控。系統可按多級組網的方式，形成大規模的監控網絡。

組網方式：系統網絡通信采用IP網絡技術組網，并可使用網絡延伸器、網橋、路由器設備延伸接入站點。

主控中心網絡至區域監控中心網絡之間鏈路，采用雙方向10/100/1000Mb/s (10/100/1000BASE)光/電接口互聯，并實現第三層路由隔離。區域監控中心網絡至變電站端系統之間鏈路，采用10/100Mb/s (10/100BASE)光/電接口連接方法。變電站端至現場設備之間鏈路，采用雙絞線、光纜等抗干擾強的介質來實現。

2.1.3、后臺顯示及分析模塊

針對電力網絡在線測溫系統，我司開發了IRTool紅外監控軟件，支持在線觀測模式與離線分析模式，可添加多個測溫對象、高低溫追蹤、實時生成溫度曲線、溫度報警和生成報告等，功能豐富，操作簡便。

2.2、系統特點

先進性：本在線測溫系統采用國際上技術先進、性能優良、工作穩定的測溫設備，使整個系統的應用在相當長的一段時間內保持領先的水平，后臺分析軟件支持更新。

可靠性：系統的可靠性原則貫穿于系統設計、設備選型、軟硬件配置到系統施工的全過程。只有可靠的系統，才能發揮有效的作用。

方便性：在線測溫系統的操作具有靈活簡便，人機界面友好，易于掌握的特點，操作人員能夠方便物進行使用及維護，使整個系統的功能得以最大實現。

擴展性：系統設計留有充分的余地，以便日后比較方便地進行系統擴充。為此，設備采用模塊式結構，在需要時可隨時補充，使系統具備靈活的擴展性。

開放性：產品選型具有開放的接口，便于整個系統的整合，達到資源統一管理的目的。
